Установка информационного дисплея вместо часов.

[kosmag]

В комплектации моего авто вместо информационного дисплея установлены часы в рамке под 2DIN магнитолу ( магнитола переустановлена была в Японии ). Интересует вопрос установки дисплея вместо часов, а в частности вопрос, где находятся провода с разъёмом на дисплей, есть ли они вообще, хотя обычно проводка идёт полноценная но используются только элементы проводки для данной комплектации. Рамку с дисплеем купить не проблема, а вот как его подключить? На часы подходит маленький разъём с четырьмя проводами, а на дисплей должен быть небольшой разъём где примерно 20 - 24 тонких отверстия ( точно не знаю )

[kuza]

Это как? Кинь фотографию посмотреть. Я о таком даже не слышал.

[kosmag]

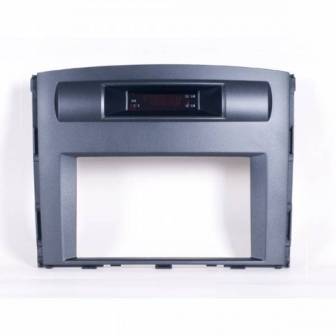

Выглядит примерно так:

[keinz]

ахренеть. это лучше на форуме владика гденить спросить, а так шины can-bus ищи разъёмы для подключения..

[kosmag]

Может быть у кого нибудь есть возможность посмотреть каким жгутом и откуда подключен дисплей?

Нашёл в инете несколько фото, но там из за плохого качества не понятно откуда выходит жгут.

[kosmag]

Краткий отчёт!

Изначально в комплектации была установлена рамка с часами под 2DIN аудиосистему.

Для инсталляции был приобретен в С.Петербурге б/у дисплей по цене 5000руб. ( Новый 28000-35000руб), в Москве была приобретена переходная рамка под 2DIN аудиосистему по цене 850руб.

В виду отсутствия фишки разъёма к дисплею, провода были припаяны непосредственно к контактам разъёма дисплея. Из за отсутствия датчика компаса, контакты 8 и 16 – свободны. Установка и подключение дисплея заняло
около 30 минут.

Подключение к разъёму CENTRE DISPLAY ( соответствует разъёму D-106 )

2 – к разъёму аудио системы D-211 ( конт.9 бело/зелен) ( не подключал )
4 – к датчику скорости ( удобно подключить к разъёму аудио системы D-209 (конт.31 бело/голуб))
6 – шина CAN (к диагностическому разъёму ( конт.14 ))
7– шина CAN (к диагностическому разъёму ( конт.6 ))
8 – compass sensor
10 - +12V ( постоянно ) подключил к разъёму часов (красный)
11 – датчик внешней температуры ( к разъёму D-08 блока управления печкой AC-ECU (конт.32 в разъёме отсутствует))
13 - +12 АСС ( появляется при включении зажигания - подключил к разъёму часов )
15 – корпус ( подключил к разъёму часов – чёрный )
16 - compass sensor
