Всем привет
Где найти схему электрооборудования (конкретно фар головного света)? Может у кого есть?
Срочно нужна:)
Схема электрооборудования
-
megranny
- Младший лейтенант
- Сообщения: 404
- Зарегистрирован: 04 фев 2012, 21:38
- Автомобиль: Mitsubishi Pajero IV 3,2 Di-D Subaru Forester III
- Откуда: ЦФО
Re: Схема электрооборудования
Что конкретно надо?В мануале пять или шесть рисунков по этой теме.Gregory86 писал(а):Всем привет
Где найти схему электрооборудования (конкретно фар головного света)? Может у кого есть?
Срочно нужна:)
-
72RUS
- Генерал-полковник
- Сообщения: 2551
- Зарегистрирован: 28 июл 2008, 11:26
- Автомобиль: PAJERO-IV Intense 3.2 DI-D МКПП, г.в.2008
- Откуда: 72регион
Re: Схема электрооборудования
megranny писал(а):...Что конкретно надо?....
Gregory86 писал(а):...(конкретно фар головного света)? ...
То, что другие люди говорят обо мне - никак не характеризует меня... зато отлично характеризует их!
-
megranny
- Младший лейтенант
- Сообщения: 404
- Зарегистрирован: 04 фев 2012, 21:38
- Автомобиль: Mitsubishi Pajero IV 3,2 Di-D Subaru Forester III
- Откуда: ЦФО
Re: Схема электрооборудования
Еще раз повторяю,конкретно по фарам(HeadLamps) несколько схем.Что именно надА?72RUS писал(а):megranny писал(а):...Что конкретно надо?....Gregory86 писал(а):...(конкретно фар головного света)? ...
-
Gregory86
- Ефрейтор
- Сообщения: 38
- Зарегистрирован: 05 янв 2012, 00:06
- Автомобиль: Mitsubishi Pajero IV 3.0 LWB
Re: Схема электрооборудования
Дальний-ближний. А если возможно, то все 5 рисунков. Буду ОЧЕНЬ благодаренmegranny писал(а): Еще раз повторяю,конкретно по фарам(HeadLamps) несколько схем.Что именно надА?
-
megranny
- Младший лейтенант
- Сообщения: 404
- Зарегистрирован: 04 фев 2012, 21:38
- Автомобиль: Mitsubishi Pajero IV 3,2 Di-D Subaru Forester III
- Откуда: ЦФО
Re: Схема электрооборудования
Держи по-одному.Возможности сервиса только 256кБ.Gregory86 писал(а):Дальний-ближний. А если возможно, то все 5 рисунков. Буду ОЧЕНЬ благодаренmegranny писал(а): Еще раз повторяю,конкретно по фарам(HeadLamps) несколько схем.Что именно надА?

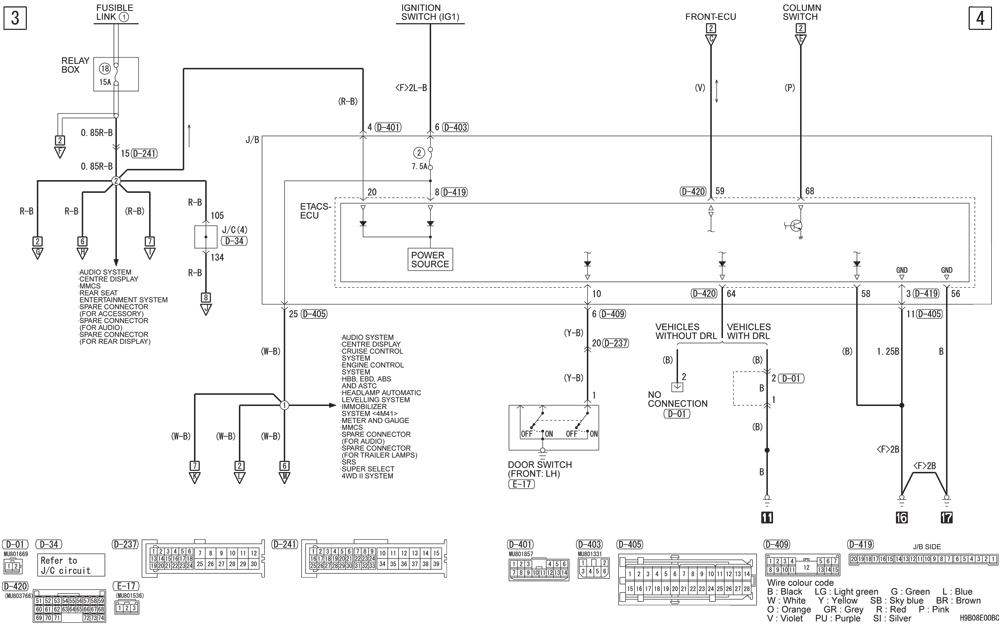

- HL1.jpg (147.5 КБ) 11418 просмотров
-
megranny
- Младший лейтенант
- Сообщения: 404
- Зарегистрирован: 04 фев 2012, 21:38
- Автомобиль: Mitsubishi Pajero IV 3,2 Di-D Subaru Forester III
- Откуда: ЦФО
Re: Схема электрооборудования

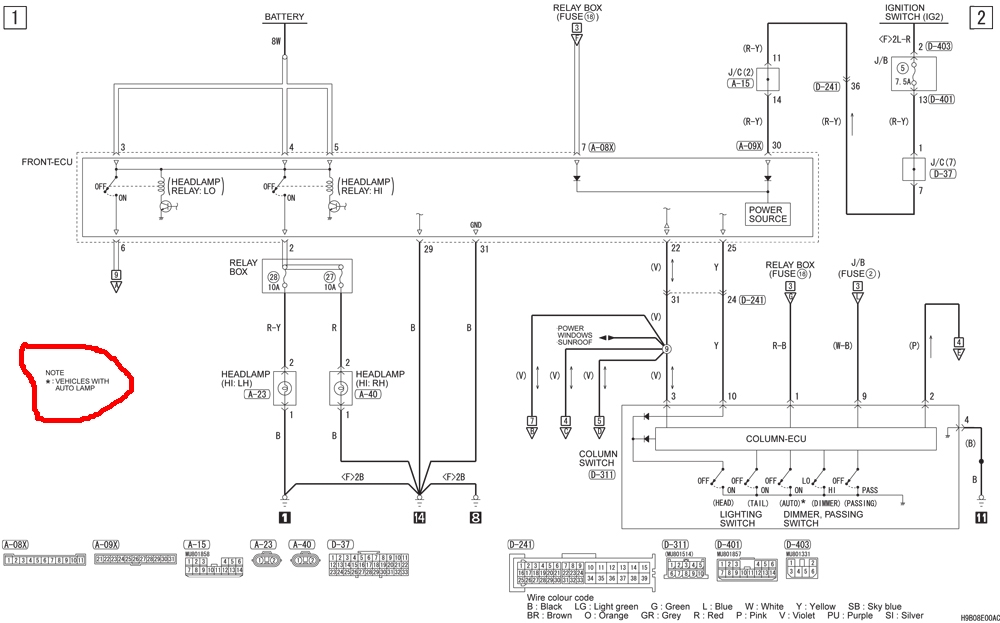

- HL2.jpg (150 КБ) 11416 просмотров
-
Gregory86
- Ефрейтор
- Сообщения: 38
- Зарегистрирован: 05 янв 2012, 00:06
- Автомобиль: Mitsubishi Pajero IV 3.0 LWB
Re: Схема электрооборудования
megranny, спасибо
-
megranny
- Младший лейтенант
- Сообщения: 404
- Зарегистрирован: 04 фев 2012, 21:38
- Автомобиль: Mitsubishi Pajero IV 3,2 Di-D Subaru Forester III
- Откуда: ЦФО
Re: Схема электрооборудования
Дык помогло бы токаGregory86 писал(а):megranny, спасибо
Еще есть картинки.
